一：用途

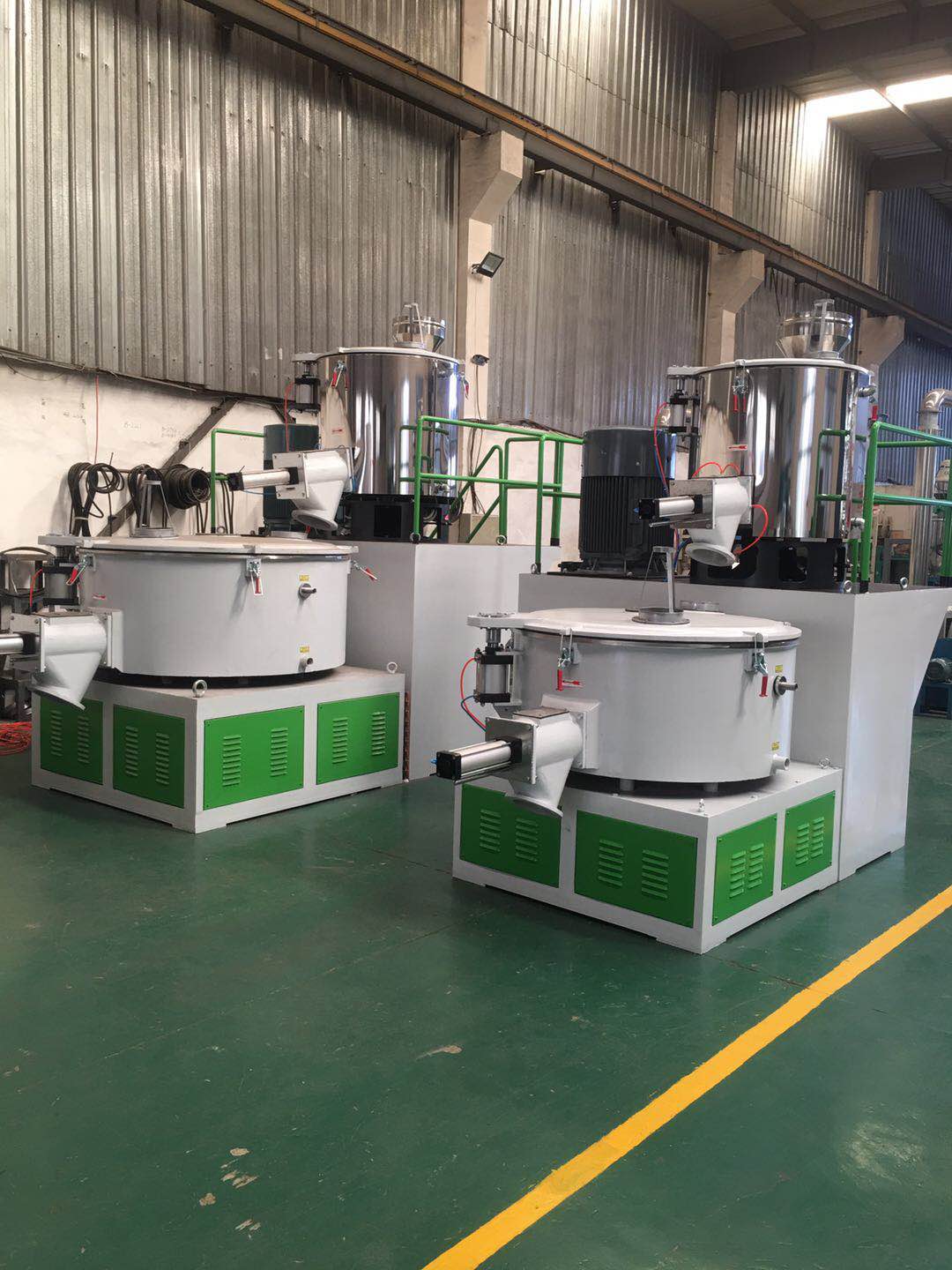

SHR系列高速混合機主要用于塑料，建材，橡膠，食品，制藥，燃料，三元材料，日用化工等行業的物料攪拌，干燥，著色，混合等。
本機系列質量可靠，堅固耐用，操作方便，結構合理等技術優點，能夠滿足物料混合生產工藝要求，配上變頻調速可節約用電15%-20,是你理想的混合設備。
二：主要結構說明;
本機由機架，傳動，鍋體，升降，出料口及電控箱六個部分組成，整機采用封閉式結構，合理，美觀。
鍋體由不銹鋼制成，內表面極為光滑堅硬，具耐磨，耐腐蝕，不易沾料等特點。混合機鍋體具有加熱套和電阻加熱片溫度是通過加熱夾套中的高燃點導熱油傳遞給鍋體，使鍋體受熱均勻，調整溫度就可以控制鍋中的溫度，加套外面包有石棉保溫層。
本系列混合機鍋蓋是由鋁合金鑄造的，內表面經過精車拋光，它由氣缸頂起后，可沿垂直方向回轉水平順時針旋轉（轉動角度為70度左右），鍋蓋上開有加樹脂，增塑劑，穩定劑的進料斗及透氣孔，用戶可根據使用情況自行安排。鍋蓋轉動切勿用力過大，以防碰傷鍋壁，為防止鍋蓋未蓋好，攪拌槳轉動造成事故，特設置了電機保護。
高速混料機導流板是用于加強混合效果的，導流板有近似流線型的表面，導流板影響著物料的循環流動，它的有利位置取決于將要混合的物料，導流板在鍋體內導流角度根據不同物料焊接在不同位置，熱電偶安裝在攪拌桶中部位置，它的連接線被引出通過導管到端子排，連接到電控箱的溫度儀上，物料溫度可反饋在指示儀上讀出，用于自動控制出料口的自動卸料。
高速混合機攪拌槳由電機經三角皮帶來驅動，電機是交流雙速電機或者三相異步單速電機，只需要按下低，高速按鈕即可實現高低速運轉。但需要注意：若要高速轉到時，應是低速啟動穩定后，再高速啟動。主軸有兩個或者三個（根據不同機型）深溝軸承支撐轉動，主軸上部有三個攪拌槳葉，它按照順時針方向轉動，使物料沿鍋壁轉動，又同時上下翻動，加上導流板的作用，使物料混合效果更好，由于物料是高速轉動，所以料位之間，料與漿葉之間的摩擦熱很大，它使料溫迅速上升，不僅相應減小了鍋壁的加熱量，而且有利于樹脂對增塑劑的吸收效果，攪拌槳葉是由不銹鋼澆筑而成，經過機械價格，動平衡，拋光，耐酸堿耐腐蝕。
高混機工作原理：攪拌槳葉結構按照順時針方向自動公轉設計。攪拌桶內底部物料向上翻滾的同時，中間槳葉迅速將上翻物料下壓。通過電機與主傳動軸的傳動力，將混合好的物料快速放出。設備運行時間根據用戶工藝要求自動設定，全自動溫控控制，物料溫度精度高。
 |
